使用高精度 GNSS 进行动态结构健康监测

RTK 定位确保韩国公共安全

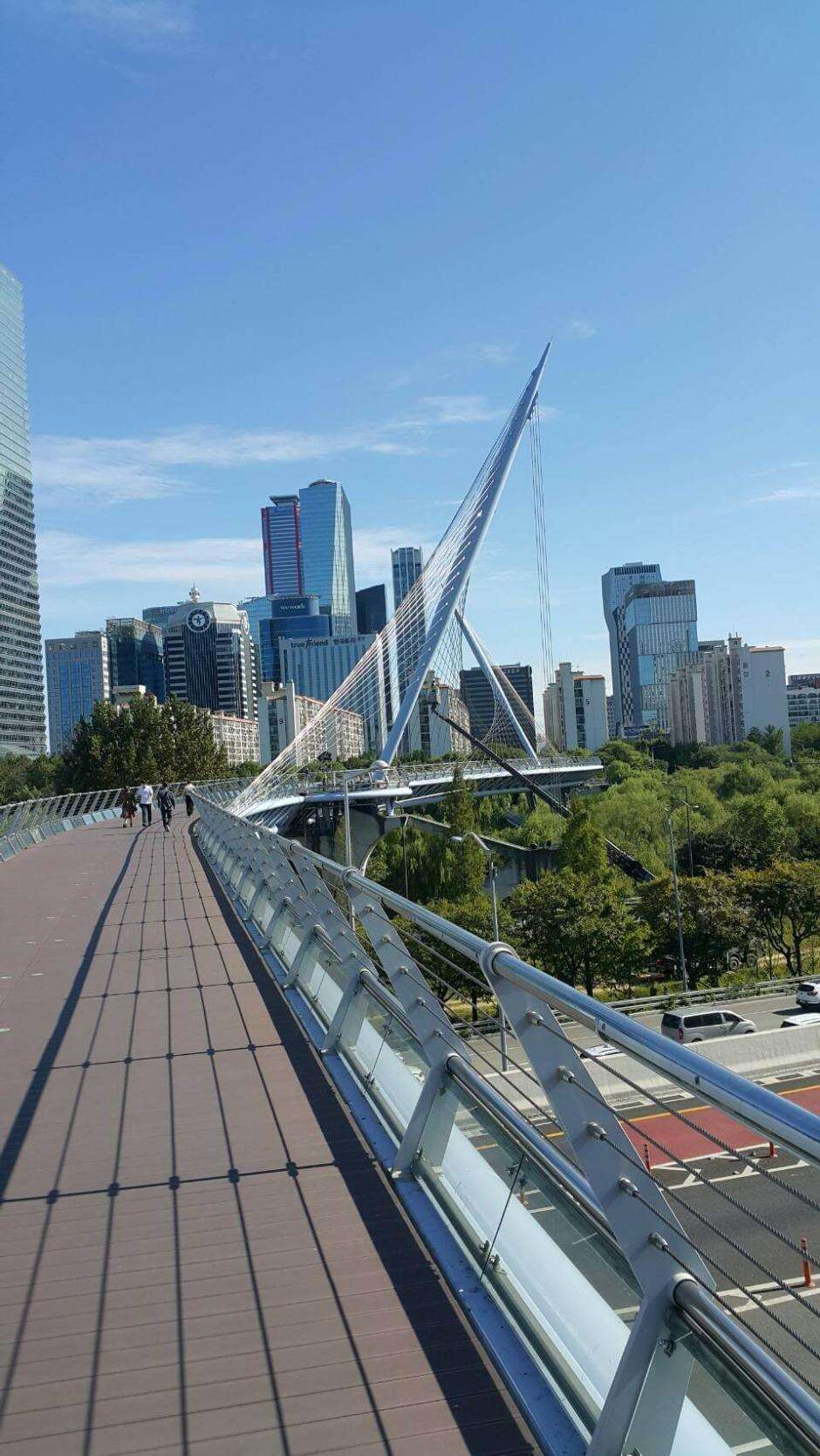

在韩国首都首尔市,政府正在使用最新的技术进步来确保公共安全。高精度 GPS/GNSS 接收机正在监测汽车和人行天桥,这些接收机可以检测到最细微的定位变化,为工程师提供数据以更好地了解大型结构随时间而产生的位移,尤其是在强风暴天气中或重载期间。这个国家项目由韩国国土交通省 (MOLIT) 组织韩国国土交通省,他们聘请 Jipyong Space 安装最适合这个项目的定位传感器。Jipyong Space 选择了 AsteRx SB ProConnect GNSS 接收机,并将它们安装在首尔周围的几座桥梁上,以 RTK 厘米级精度记录实时位移。例如,当两辆 40 吨重的卡车同时驶过大桥时,在垂直方向确认有 7 至 9 厘米的位移。有了这些高度可靠的 GNSS 传感器,Jipyong Space 为预警和警报系统设定了阈值,以确保大桥结构在无法挽回前获得必要的关注。
“所有安装了 Septentrio 接收机的地方都获得了出色的运行结果,包括高数据质量,以及使用网页图形用户界面和软件工具即可完成的轻松设置和管理。”————JIPYONG SPACE

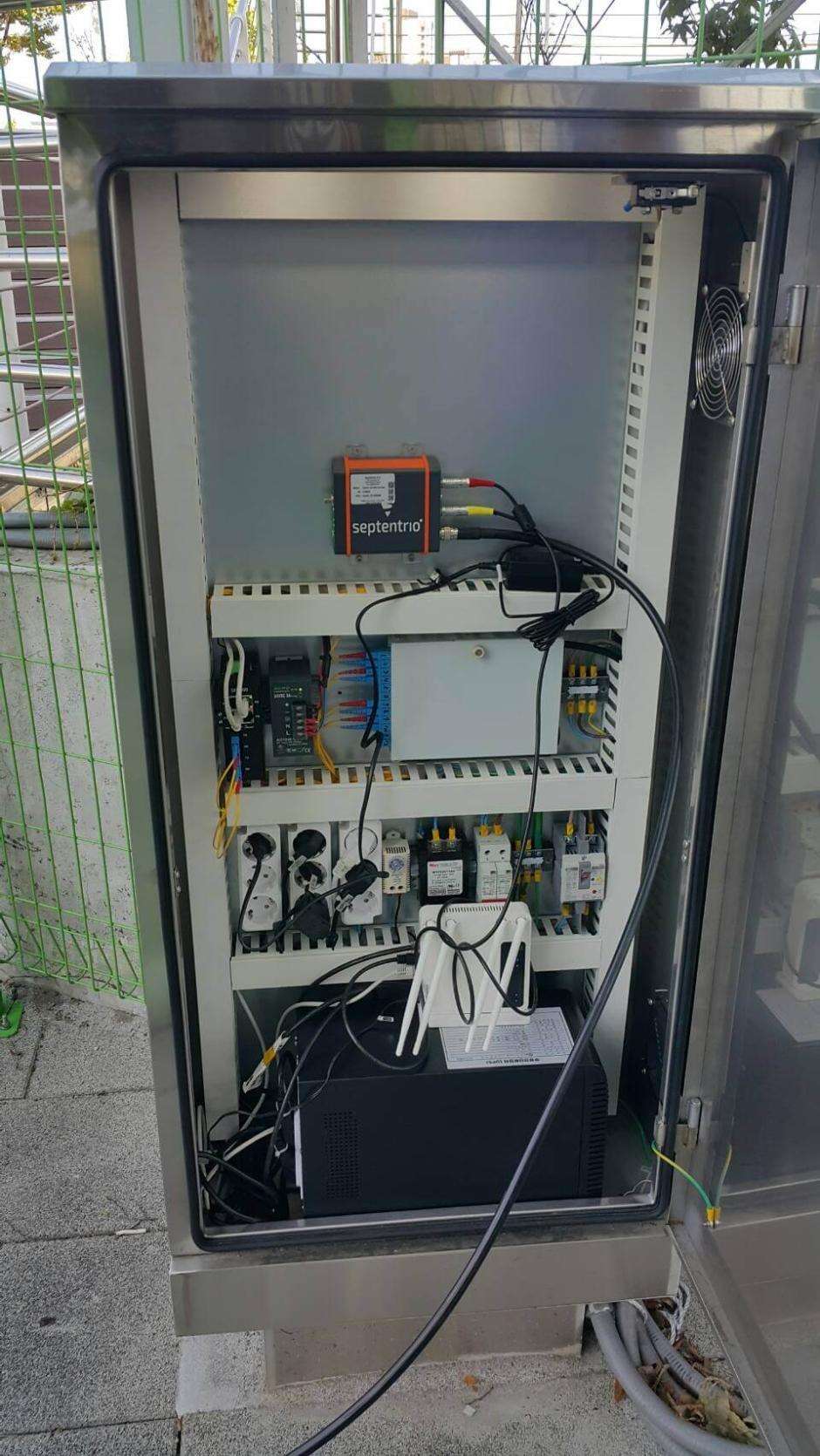

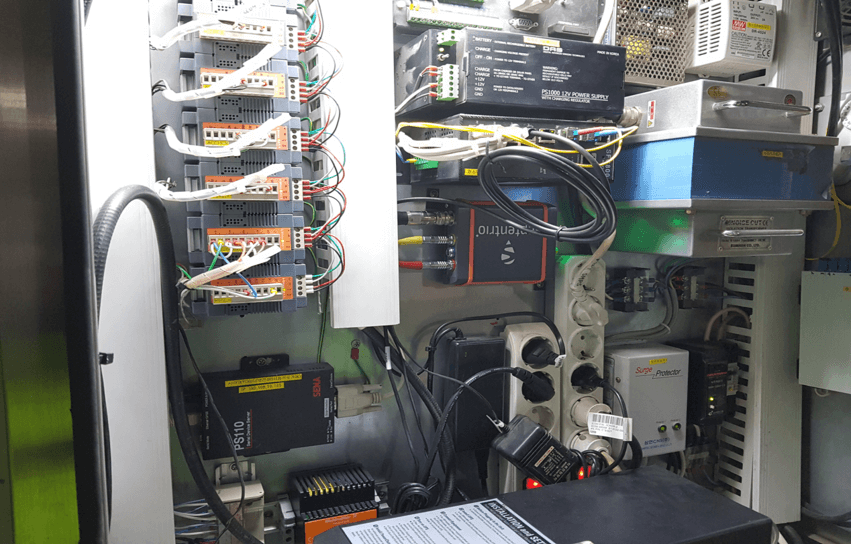

AsteRx SB ProConnect 多频率 GNSS 接收机可以记录最细微的结构变化。

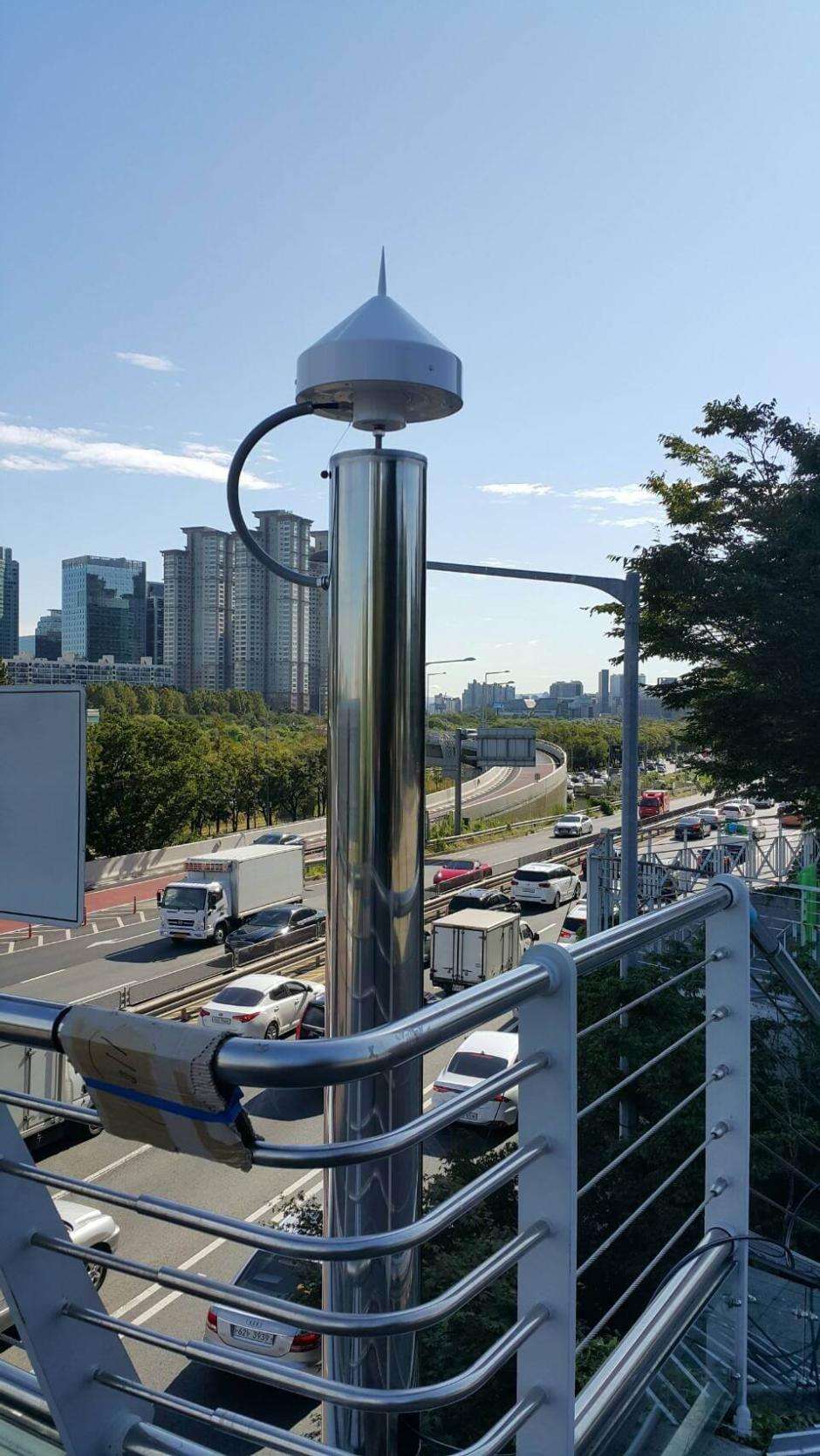

  • GNSS 接收机安装在桥梁中间,这里是预计位移最明显的位置。
  • 数据以 20 Hz 的频率输出。
  • AsteRx 接收机配备的 AIM+ 抗干扰、防欺骗技术使其能够抵抗干扰器(可能被用在试图逃避道路收费的汽车或卡车上)。

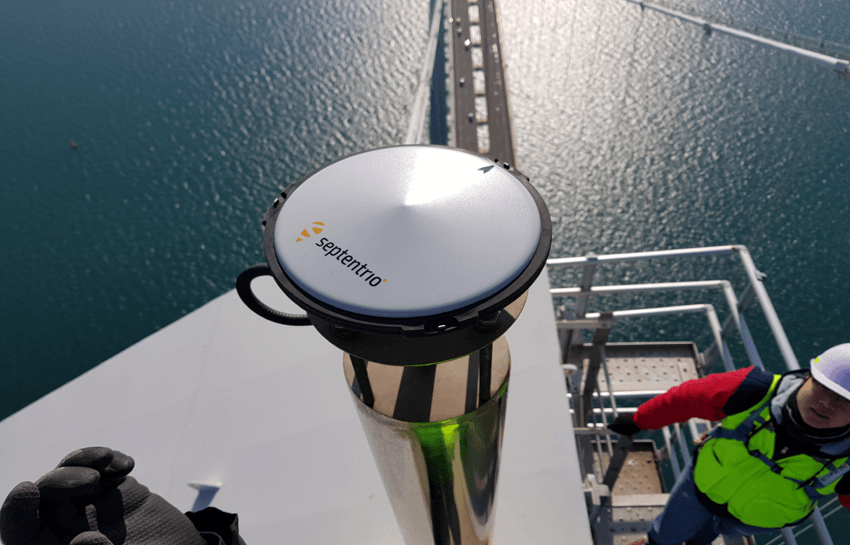

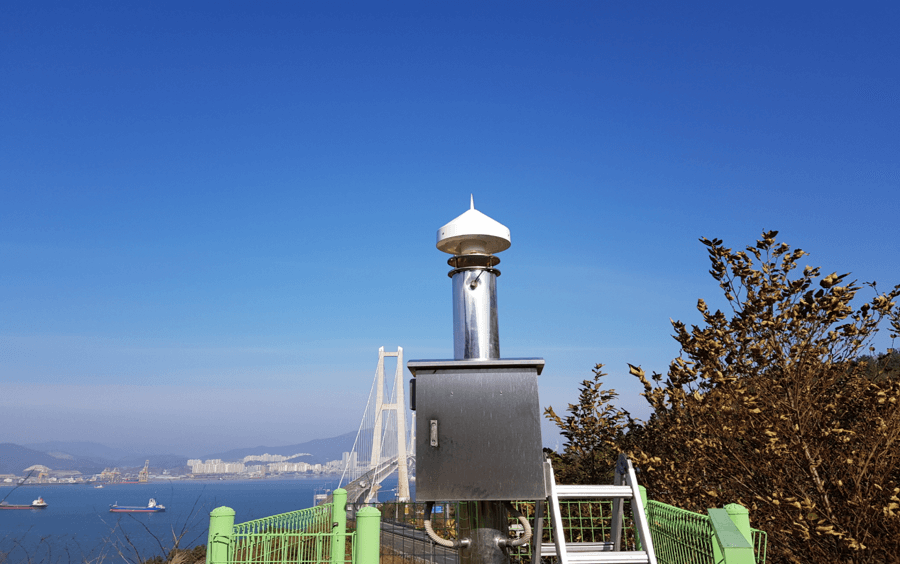

  • PolaNt MF天线 用于流动站接收机,Choke-Ring天线 用于基站。

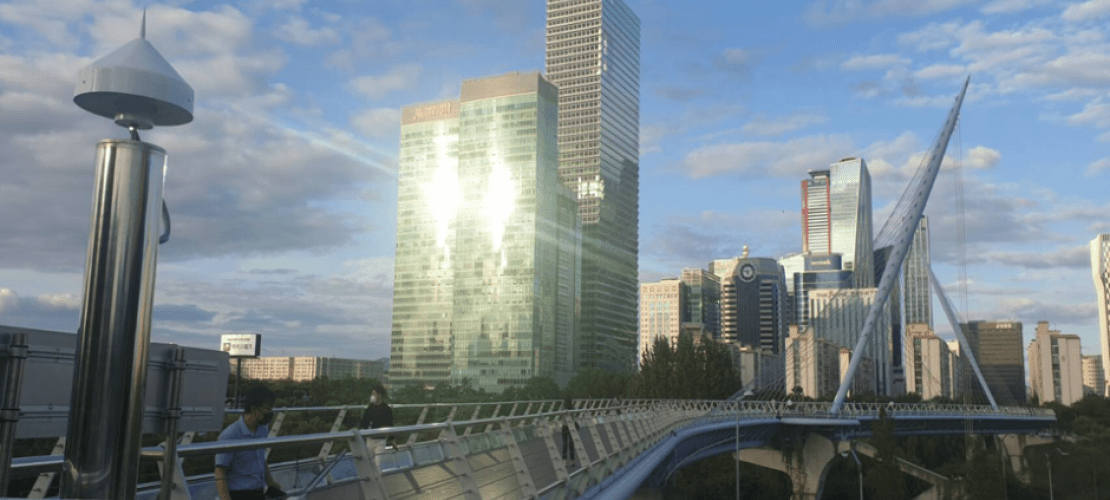

Structural monitoring automotive bridge, Seoul - Korea, with Septentrio GNSS receivers antenna's

韩国国土交通省 (MOLIT) 是负责韩国国内安全便捷的运输服务、高效的物流系统、均衡的领土发展和环境友好的领土管理的政府实体。
