本文面向机器人、自动驾驶、无人机与科研团队，系统解析 Septentrio GNSS 接收机在 ROS（Robot Operating System，机器人操作系统）生态中的接入能力与兼容范围。内容涵盖：ROS 与飞控的分工差异、mosaic 与 AsteRx 接收机家族的核心能力、官方 ROS 驱动 ROSaic（septentrio_gnss_driver）的技术实现、NED/ENU 坐标系转换机制、RTK 多源差分配置，以及与 Pixhawk、ArduPilot、PX4 飞控生态的兼容性。通过对比自研驱动方案与 Septentrio 官方驱动的集成效率，帮助技术选型团队快速评估高精度 GNSS 定位方案的落地成本。
关键词：Septentrio、ROS 驱动、GNSS 接收机、ROSaic、mosaic-X5、RTK 定位、AIM+ 抗干扰、NED/ENU 坐标转换、机器人定位、PX4 兼容
在 ROS 机器人、自动驾驶、无人机等自主系统中，GNSS 接收机是导航融合链路中的核心定位源。技术选型时通常需要评估三件事：定位能力（精度与可靠性）、环境适应性（抗干扰与防欺骗）、生态兼容性（能否快速接入现有系统）。
Septentrio 在三方面均有可验证的公开证据：厘米级 RTK 精度、AIM+ 抗干扰防欺骗技术（经 Jammertest 实战测试）、以及官方维护的 ROS 驱动与飞控生态兼容。本文重点展开生态兼容性与技术实现细节。

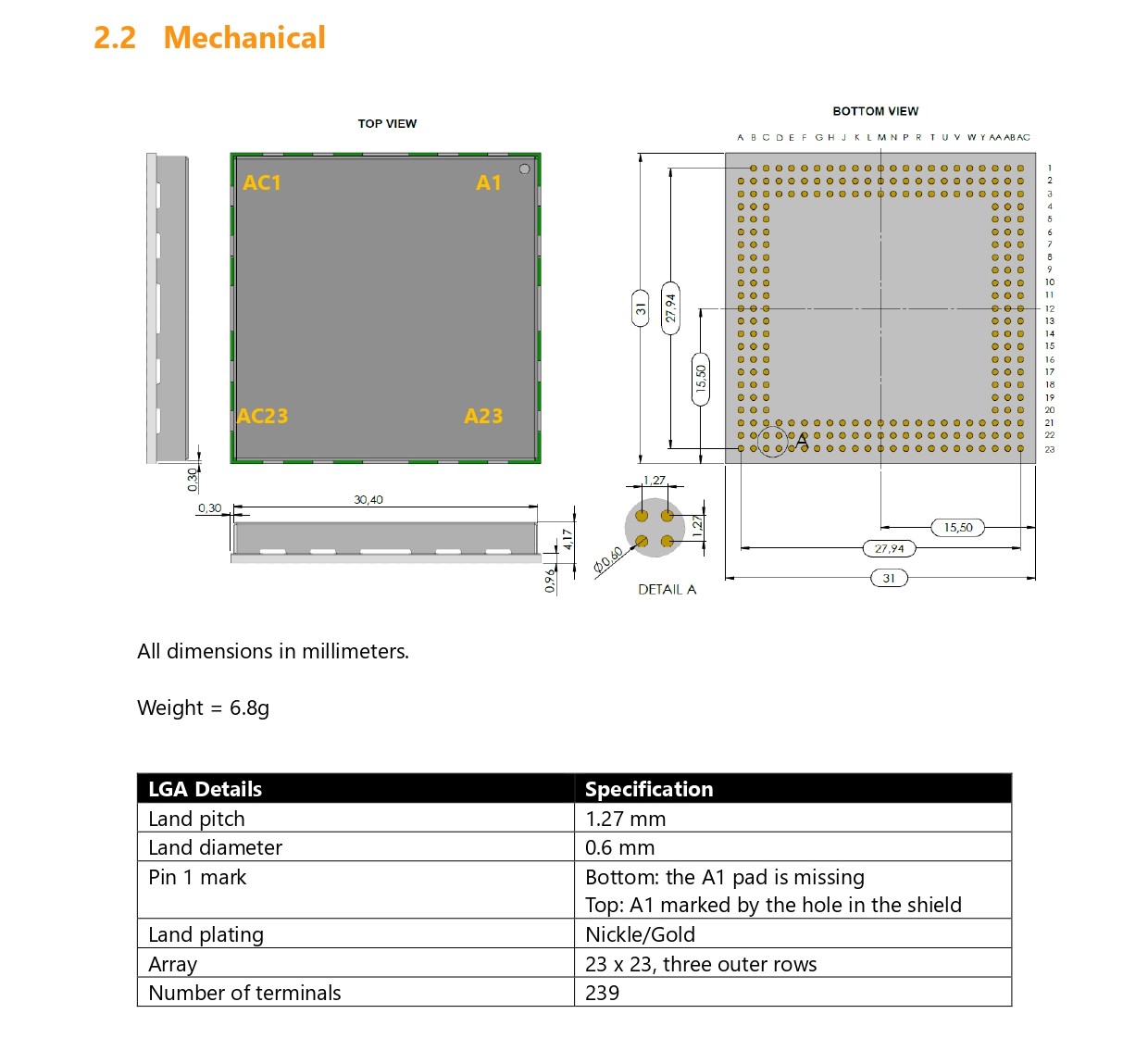

图 1｜Septentrio mosaic 模块机械图纸（来源：mosaicHAT 官方 GitHub 仓库）
飞控（PX4 / ArduPilot / Pixhawk）：运行于专用硬件，实时控制电机、维持姿态稳定、执行底层运动控制。
ROS（机器人操作系统）：运行于机载电脑（树莓派、NUC 等），负责传感器数据处理、感知、路径规划与任务决策。
协作方式：两者通过 MAVLink 等协议通信，ROS 输出目标与避障决策，飞控负责稳定执行。
GNSS 接入深度：飞控自带驱动仅支持 NMEA/UBX 等基础协议；SBF 二进制格式、RTK 状态细分、AIM+ 抗干扰状态、多路差分源等深度功能需 ROS 驱动解析。
算力边界：飞控芯片算力有限，复杂避障与多传感器融合需机载电脑与 ROS 支撑。
一句话：飞控负责稳定飞行，ROS 负责智能决策；Septentrio 两层生态均可接入。

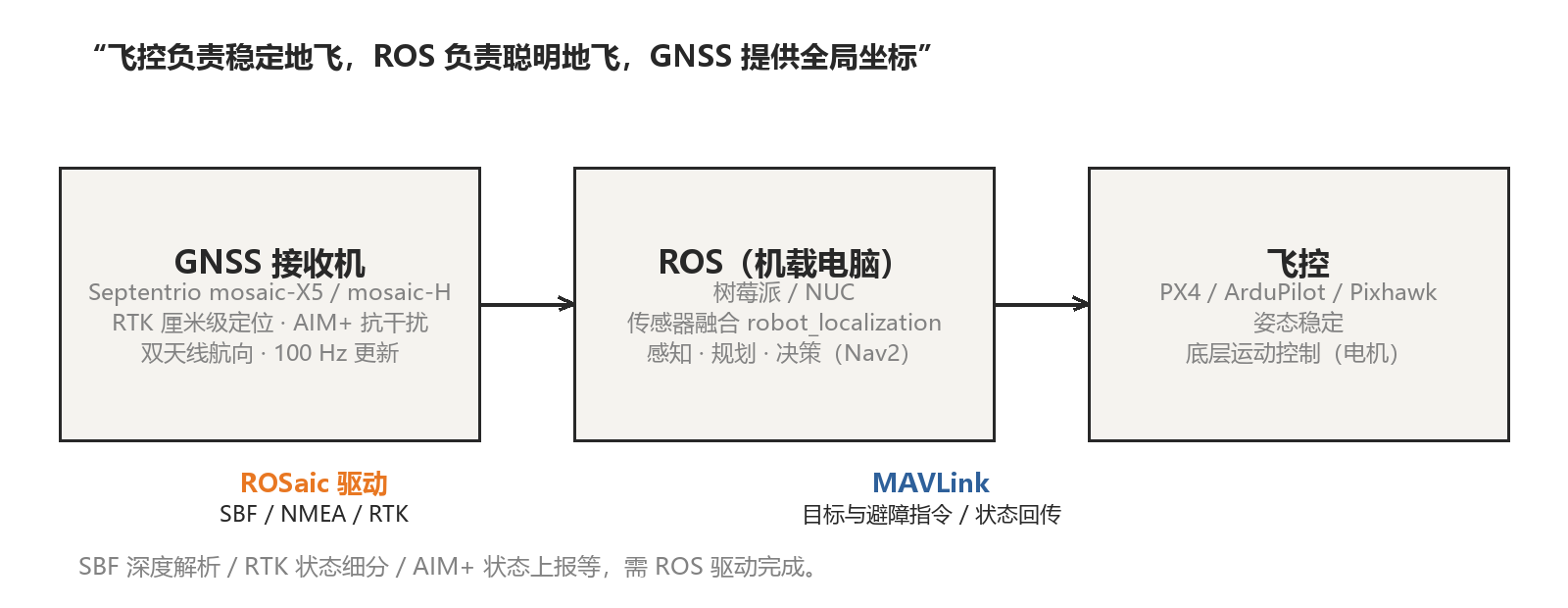

图 2｜飞控 / ROS / GNSS 分工示意（本文绘制）
| 信息条目 | 出处 | 来源类别 |
|---|---|---|
| mosaic 系列（模块级） | mosaic-X5（多频多星座 RTK）、mosaic-G5（高性价比）、mosaic-H（双天线定向）——低功耗、小尺寸，适合无人机/机器人板级集成 | 官方产品页 |
| AsteRx 系列（板卡/整机级） | AsteRx-m3 Pro+、AsteRx-SB Pro+、AsteRx-SBi3 Pro 等，含 GNSS/INS 组合导航型号，支持双天线航向 | 官方产品页 |
| 整机接收机 | 坚固型外壳整机（如 AsteRx SBi3 Pro），适合车载与工业场景 | 官方产品页 |
厘米级 RTK 定位：全星座（GPS / Galileo / GLONASS / 北斗 / QZSS / NavIC）多频支持。
AIM+ 抗干扰与防欺骗：内置高级干扰抑制与 OSNMA 信号认证，复杂射频环境下保持定位可用。
GNSS/INS 组合导航：支持 IMU 融合，输出位置、速度与姿态（航向/俯仰/横滚）。
抗干扰实测背书：2025 年 Jammertest 约 100 种干扰场景下持续厘米级精度，防欺骗测试中正确报警。

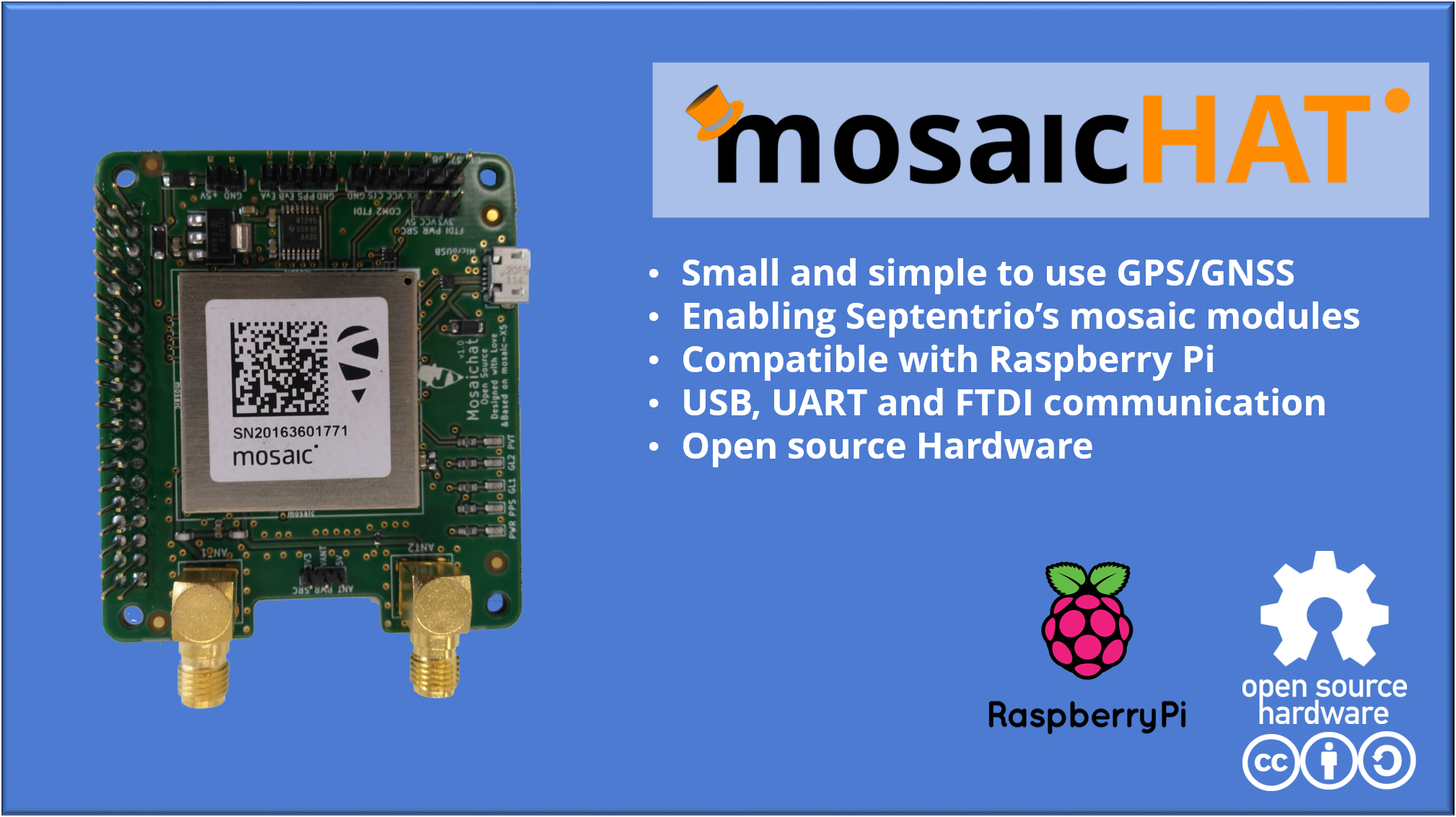

图 3｜mosaicHAT：mosaic-X5 + Raspberry Pi 开源 GNSS HAT（来源：mosaicHAT 官方 GitHub 仓库）
Septentrio 官方在 GitHub 维护开源 ROS 驱动 septentrio_gnss_driver（品牌名 ROSaic = ROS + mosaic），C++ 编写，单仓库同时支持 ROS 1 与 ROS 2。
“This repository hosts drivers for ROS 1 (Melodic and Noetic) and ROS 2 (Foxy, Galactic, Humble, Iron, Jazzy, Kilted, Lyrical, Rolling, and beyond) - written in C++ - that work with mosaic and AsteRx - two of Septentrio's cutting-edge GNSS and GNSS/INS receiver families - and beyond.” —— GitHub
图 4｜ROSaic 官方驱动标识（来源：septentrio_gnss_driver 官方 GitHub 仓库）
| 信息条目 | 出处 | 来源类别 |
|---|---|---|
| 接收机型号 | Mosaic-X5、Mosaic-H、Mosaic-G5 系列、AsteRx m3 Pro+、AsteRx i3 D Pro+、AsteRx SBi3 Pro(+)、AsteRx RBi3 Pro(+) 等（官方支持，含 GNSS+INS 方案） | 官方开源仓库/官方知识库 |
| ROS 版本 | ROS 1：Melodic、Noetic；ROS 2：Foxy 至 Rolling 及更新 | 官方开源仓库 |
| 连接方式 | 串口、TCP、UDP、USB（RNDIS 与 TCP/IP） | 官方开源仓库 |
| 数据协议 | SBF 二进制格式 + 多种 ASCII 消息（含关键 NMEA） | 官方开源仓库 |
| 输出消息 | sensor_msgs/NavSatFix、gps_common/GPSFix、nav_msgs/Odometry（INS 型号） | 官方开源仓库 |
| 坐标系转换 | 内置 NED→ENU 轴约定转换 | 官方开源仓库 |
| RTK 差分 | 多路差分源同时配置：NTRIP、TCP/IP 流、串口 | 官方开源仓库 |
| 抗干扰状态 | 上报 AIM+（含 OSNMA）抗干扰/防欺骗状态 | 官方开源仓库 |
SBF 数据块解析：支持 PVTGeodetic、PosCovGeodetic、ChannelStatus、MeasEpoch、AttEuler、AttCovEuler、VelCovGeodetic、DOP 等。
NED→ENU 转换：Septentrio 遵循 NED 约定，ROS 使用 ENU，驱动内置转换解决方向不一致问题。
标准消息输出：直接对接 robot_localization（EKF/UKF）等主流定位融合框架。
开发调试：提供 launch 文件、参数配置目录，支持 PCAP 抓包回放。
安装方式：支持二进制安装（快速可靠，兼容主流 ROS 发行版）与源码编译（高级定制），详见官方 GitHub 仓库。
GNSS+INS 型号（如 AsteRx-i3 D Pro(+)、AsteRx SBi3 Pro(+)、AsteRx RBi3 Pro(+)）接入 ROSaic 时，通过 YAML 配置文件完成以下关键配置（依据 Septentrio 官方集成指南）：
receiver_type：设为 ins，启用 INS 接收机模式。
use_ros_axis_orientation：选择坐标约定，NED（北东地）或 ENU（东北天），确保与 ROS 坐标系一致。
ins_spatial_config（INS 空间配置）：imu_orientation（IMU 朝向角 theta X/Y/Z）、杆臂补偿（lever-arm offsets）——含 POI 杆臂（poi_lever_arm）、GNSS 天线参考点与 IMU 参考点间距（ant_lever_arm）、速度传感器与 IMU 间距（vsm_lever_arm）。
ins_initial_heading：初始航向确定方式，auto（由 GNSS 测量自动确定，默认）或 stored（复用上次保存的航向）。
ins_std_dev_mask：设置姿态与位置不确定度的最大接受限，定义 INS 解算质量门槛。
ins_use_poi：选择 INS 导航解算位置（配置的 POI 或主 GNSS 天线处）；启用 TF 发布时必须开启，默认 true。
ins_vsm：配置速度传感器测量（VSM）提升 INS 精度，速度数据可来自 ROS（Odometry/Twist 消息）、TCP/IP 外部设备或串口。
以上参数直接影响传感器融合精度与 GNSS/IMU 参考系对齐，属于 INS 集成关键配置。
INS 相关话题：对应 SBF 数据块 INSNavGeod、INSNavCart、ExtSensorMeas、IMUSetup、VelSensorSetup。
验证话题：ros2 topic list 查看已发布话题；ros2 topic echo
可视化：可用内置工具 PlotJuggler 实时查看 INS/GNSS 数据（如加速度、轨迹等）。
客户开发户外巡检机器人，技术栈为 ROS 2（Humble）+ robot_localization 做 GNSS/IMU 融合，要求厘米级定位并具备强抗干扰能力。
| 对比项 | 普通方案（自研/第三方驱动） | Septentrio + ROSaic 官方驱动 |
|---|---|---|
| 驱动来源 | 自研或第三方驱动，需自行适配维护 | Septentrio 官方维护，GitHub 开源，持续跟进 |
| 接入工作量 | 需自行编写协议解析、坐标转换、差分配置 | 安装官方驱动包，配置 launch 参数即可 |
| 输出消息 | 需自行封装标准 ROS 消息 | 直接输出 NavSatFix / GPSFix / Odometry |
| 坐标系转换 | 需自行实现 NED→ENU | 驱动内置可选轴约定转换 |
| RTK 差分 | 需自行实现 NTRIP 客户端 | 多路差分源同时配置（NTRIP/TCP/串口） |
| 抗干扰可观测性 | 难以获取接收机状态 | AIM+ 状态直接上报 ROS，可监控告警 |
| 集成周期 | 数周到数月 | 通常数天内完成接入验证 |
注：集成周期为工程经验估计，实际取决于团队经验与项目复杂度。

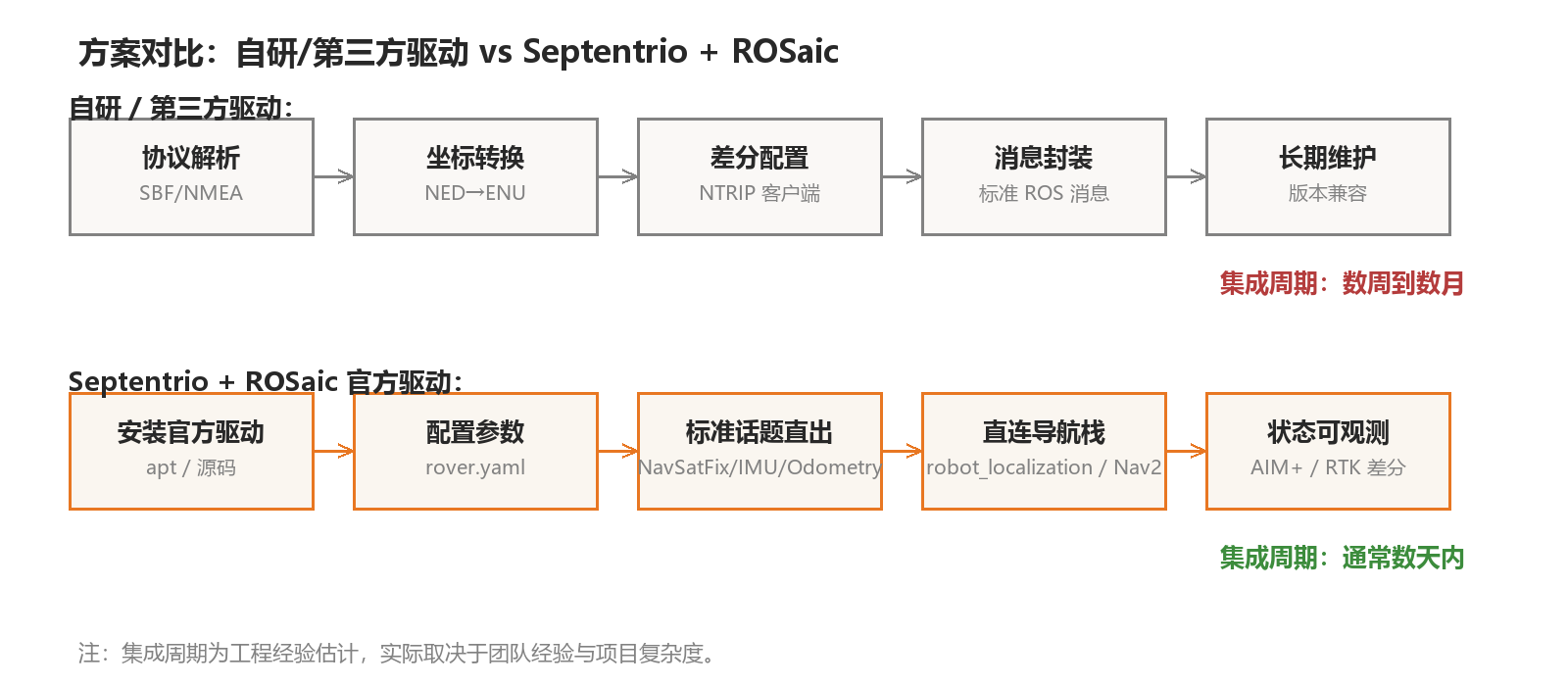

图 5｜自研 vs ROSaic 集成路径对比（本文绘制；集成周期为工程经验估计）
省时间：官方驱动开箱即用，从“写驱动”变为“配参数”。
省风险：官方持续维护，版本兼容性有保障。
能力完整：RTK 多源差分、AIM+ 状态上报、NED→ENU 转换全部可用。
生态衔接：标准消息无缝对接 robot_localization 等融合框架。
Septentrio 的兼容性不止于 ROS：mosaic 系列兼容 Pixhawk、ArduPilot、PX4 Autopilot 等主流飞控；配套 mosaicHAT（mosaic-X5 + Raspberry Pi）开源硬件参考设计与 Robotics Interface Board（RIB）接口板，进一步降低集成门槛。ROS 路线与飞控路线均可覆盖，形成完整兼容闭环。

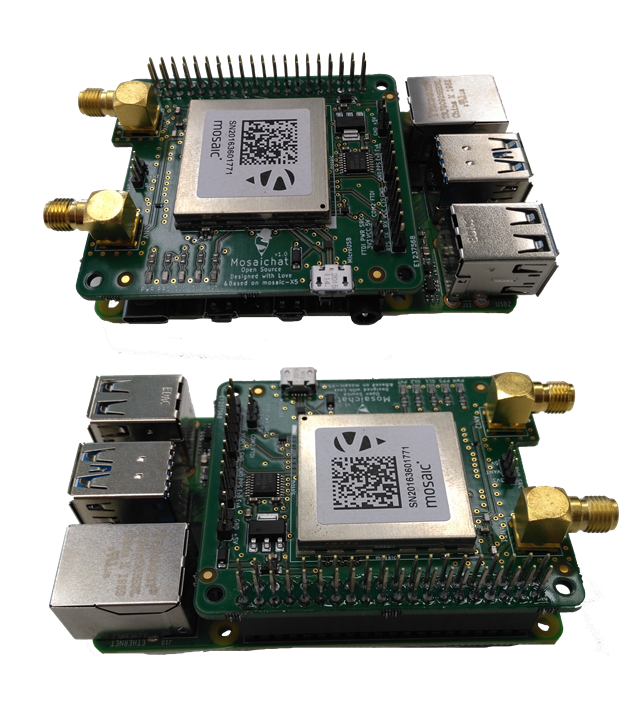

图 6｜mosaicHAT 与树莓派实物组合（来源：mosaicHAT 官方 GitHub 仓库）
无边界 RTK 割草机器人是当前消费级机器人中 GNSS 高精度定位需求最硬核的应用之一：需在庭院环境中实现厘米级贴边割草（头部产品宣称 ±2 cm）、无边界建图、断点续割与自动回充，整个作业闭环全部依赖稳定可靠的全局定位。
市场热度：全球智能割草机器人市场规模预计从 2020 年的 12.9 亿美元增至 2028 年的 40.4 亿美元，年复合增长率约 15.5%。【Fortune Business Insights，经行业报道转载】
行业公认难点：庭院环境不可控（楼宇、树木、电磁干扰）；用户使用方式不可控（基站与充电站选址）；树荫与墙角遮挡下必须连续可信；消费级产品对成本极敏感。【行业公开报道】
头部产品能力参照：九号 Navimow 宣称 ±2 cm 精度（RTK + 视觉融合）；科沃斯 GOAT A 系列可接收多达 45 颗卫星、近边缘割草 2 英寸。【行业公开报道】
定位功能闭环：RTK 差分（基站 / NTRIP 多路并行）→ mosaic 接收机（AIM+ 抗干扰）→ ROSaic 驱动（树莓派 / mosaicHAT）→ Nav2 / robot_localization 融合定位 → 贴边割草、断点续割、自动回充；任务状态经 ROS 话题闭环回传。

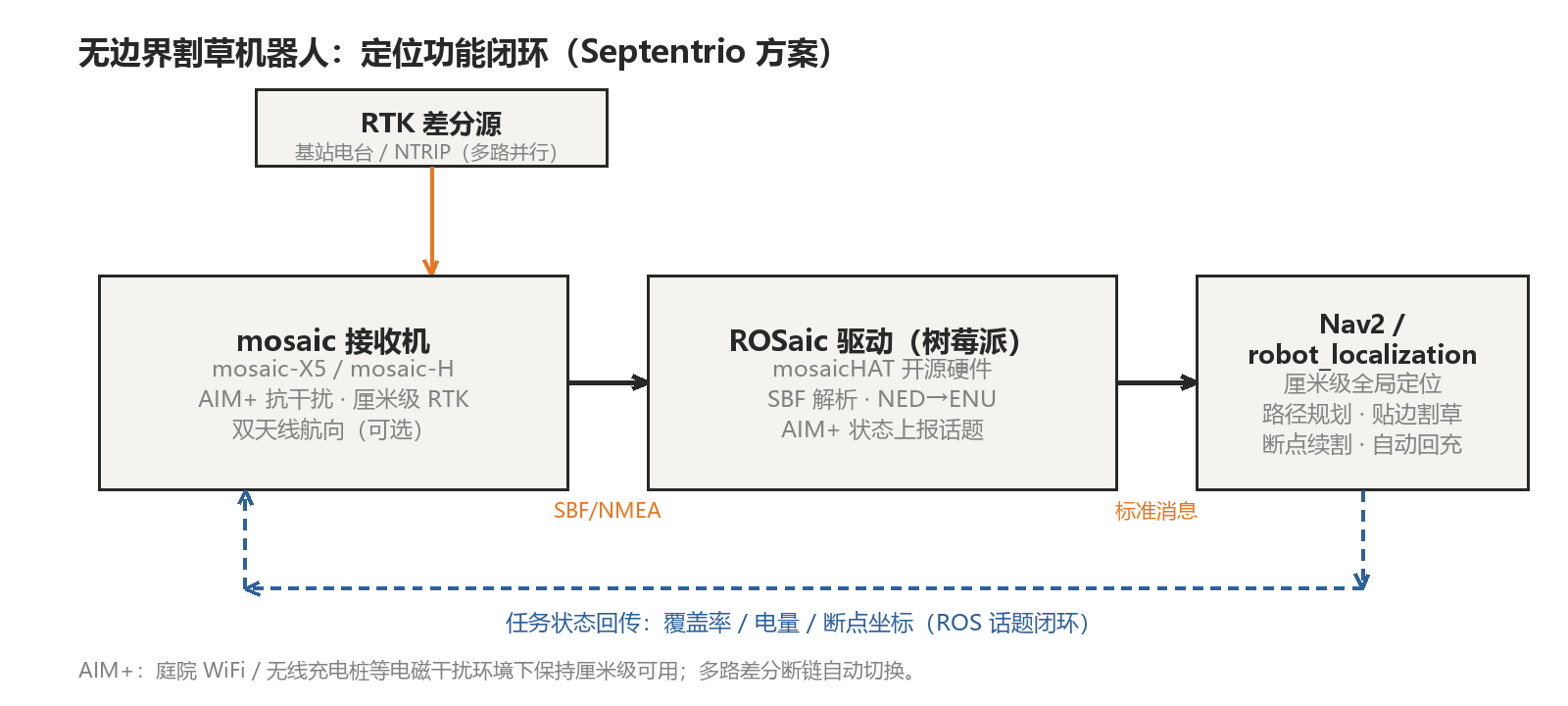

图 7｜无边界割草机器人定位功能闭环（本文绘制）
上图中：AIM+ 保障庭院电磁干扰环境下厘米级可用；多路差分断链自动切换，保障回充路径稳定。
| 割草场景需求 | Septentrio 能力 | 来源类别 |
|---|---|---|
| 树荫 / 墙角抗遮挡 | mosaic 系列全星座多频（GPS / Galileo / GLONASS / 北斗 / QZSS），遮挡环境可用星数多，GNSS+ 算法在挑战性环境中保持稳健定位 | 官方产品页 |
| 庭院电磁干扰（WiFi、无线充电桩、蓝牙等） | AIM+ 抗干扰与防欺骗：内置干扰监测与抑制、OSNMA 信号认证；2025 年 Jammertest 约 100 种干扰场景下持续厘米级精度，防欺骗测试正确报警 | 官方文章 / 官方产品页 |
| 贴边割草需要精确航向 | mosaic-H 双天线航向：在厘米级 RTK 基础上直接输出航向/俯仰/横滚，上电即得、不受磁场影响，可替代磁罗盘并加速 INS 解算初始化 | 官方产品页 |
| 运动控制需要高更新率 | mosaic-H RTK 测量 100 Hz 输出 | 官方产品页 |
| 低功耗板级集成 | mosaic 系列超低功耗表面贴装模块，官方定位面向机器人、无人机与自主系统等大众市场应用 | 官方产品页 |
| 快速原型开发（树莓派 / ROS） | mosaicHAT 开源硬件参考设计（mosaic-X5 + Raspberry Pi）+ ROSaic 官方开源 ROS 驱动，开箱即用的开发组合 | 官方开源仓库 |
| ROS 软件栈衔接 | ROSaic 直接输出 NavSatFix / IMU / Odometry 标准话题，直连 Nav2 / robot_localization；内置 NED→ENU 转换；AIM+ 状态直接上报话题（可用于信号质量告警）；UDP 低时延通道 | 官方开源仓库 |
| 断点续割 / 自动回充可靠性 | RTK 多路差分并行（NTRIP / TCP / 串口），断链自动切换最近差分源；支持时间同步与 latency_compensation 降低控制延迟 | 官方开源仓库 |
成本定位偏高：割草机器人消费市场对价格极敏感（头部产品起步价约 900 美元），主流厂商大量采用 友商一、友商二等性价比方案；Septentrio 的优势不在最低成本，而在庭院干扰重、遮挡多环境下的可靠性，适合高端机型或以可靠性为卖点的品牌。【本文总结/经验判断】
生态与支持：中文资料与本土支持相对少于消费级芯片厂商；ROSaic 驱动面向专业集成路径，若厂商自研固件并使用私有协议，驱动价值会被削弱。【本文总结/经验判断】
结论：Septentrio 在割草机器人案例中的差异化优势可概括为「AIM+ 抗干扰（庭院电磁环境）＋ mosaic-H 双天线航向（贴边精度）＋ mosaicHAT / ROSaic 开源栈（开发速度）」三件套。
| 信息条目 | 出处 | 来源类别 |
|---|---|---|
| Septentrio 官方 ROS 驱动仓库（README） | https://github.com/septentrio-gnss/septentrio_gnss_driver | 官方开源仓库 |
| Septentrio mosaic / AsteRx 产品页 | https://web.septentrio.com/GH-SSN-modules ；https://web.septentrio.com/INS-SSN-Rx | 官方产品页 |
| Septentrio Jammertest 2025 测试文章 | https://www.septentrio.com/en/learn-more/insights/results-jammertest-2025-withstanding-gps-jamming-and-spoofing | 官方文章 |
| Septentrio ROS 介绍视频（含中文字幕） | https://www.youtube.com/watch?v=XtTZT_n4b4k | 官方视频 |
| Septentrio 产品页应用案例（AsteRx-i3 S Pro 等） | https://www.septentrio.com/en/products/gnss-receivers/gps-gnss-ins-oem-boards/asterx-i3-s-pro-plus | 官方产品页 |
| 官方知识库：ROSaic 驱动介绍 | https://customersupport.septentrio.com/s/article/ROSaic-a-ROS-driver-to-integrate-Septentrio-receivers-in-robotics-applications | 官方知识库 |
| 官方知识库：GNSS/INS 接收机与 ROSaic 集成指南 | https://customersupport.septentrio.com/s/article/How-to-integrate-a-Septentrio-GNSS-INS-receiver-with-ROSaic | 官方知识库 |
| ROS 官方文档 | http://wiki.ros.org/cn ；https://www.ros.org/ | 官方文档 |
| robot_localization 定位融合框架 | https://github.com/cra-ros-pkg/robot_localization | 官方开源仓库 |
| mosaicHAT 开源硬件参考设计（mosaic-X5 + Raspberry Pi） | https://github.com/septentrio-gnss/mosaicHAT | 官方开源仓库 |
| 智能割草机器人市场与 RTK 方案行业分析 | http://www.sohu.com/a/901435717_489960 | 行业公开报道 |
