Data Link工具使用方法

Data Link使用方法

Data Link工具介绍

    DataLink是一款串口通讯工具，支持通过USB、串口、TCP/IP、UDP与设备建立连接，也可作为NTRIP客户端转发RTCM差分数据，该工具包含6个（Connection 1-Connextion 6）相同功能的独立窗口，每个窗口可与不同的设备进行连接，Connection 1-Connextion 6之间可以相互转发数据，比如Connection 1设置为NTRIP模式接收CORS差分数据，此时Connection1的差分数据可以同时分发给另外5个窗口，实现几台设备同时接收相同差分。

工具使用方法：

1.连接设备（以USB/串口方式为例）

         1.1  Data Link工具会自动读取当前电脑已连接设备串口，当设备与Data Link连接时可以实时查看并保存该串口输出的数据。

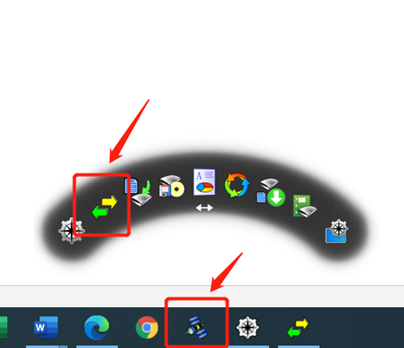

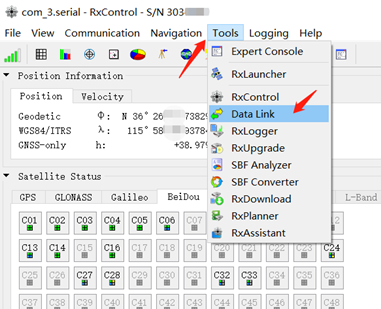

         1.2  打开Data Link工具，可从RxControl软件中，桌面Data Link快捷方式，桌面RxLauncher图标下打开该工具

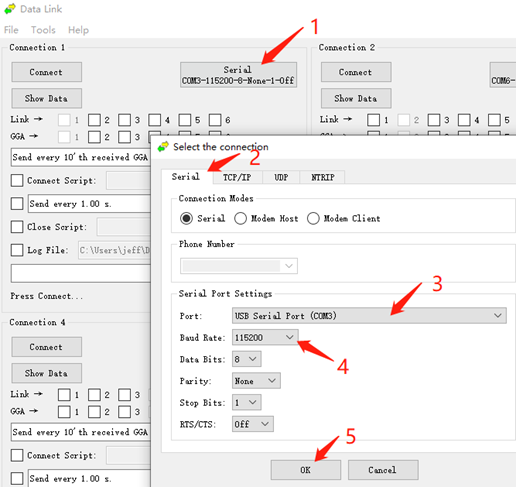

1.3点击任意窗口Serial，弹出的窗口选择设备对应的串口、波特率，点击OK退出该界面

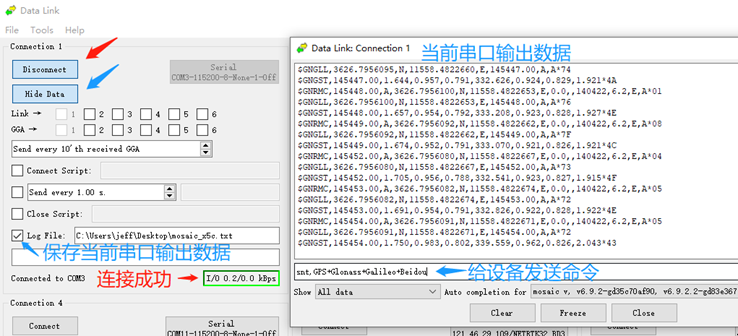

   1.4 点击Connect连接设备，如连接成功Press Connect状态会有红色转为绿色；点击Show Data弹出窗口会显示当前串口实时输出的数据，也可通过该窗口给当前连接设备发送命令；勾选Log File可以保存当前串口输出的所有数据。

2. NTRIP客户端连接并转发差分数据

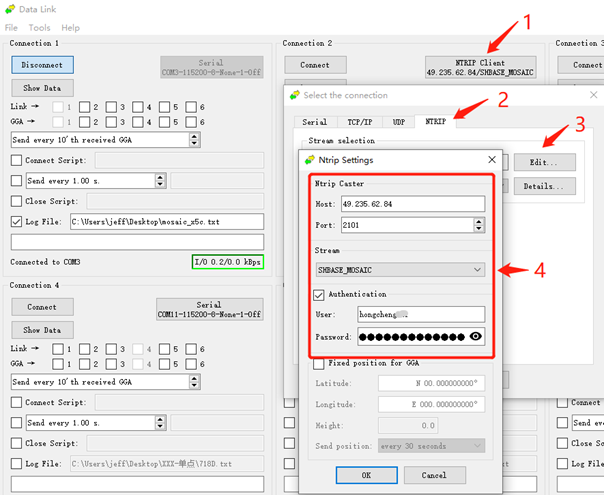

    2.1 NTRIP设置，点击Serial，弹出窗口选择NTRIP，填写CORS账号信息，选择对应挂载点，OK关闭当前窗口，点击Connect连接。

 2.2 NTRIP客户连接成功点击Show Data弹出窗口可以看到当前已有差分数据在输出。

      如果CORS为千寻、中移等虚拟站，需要当前连接设备输出GGA数据给到当前CORS。

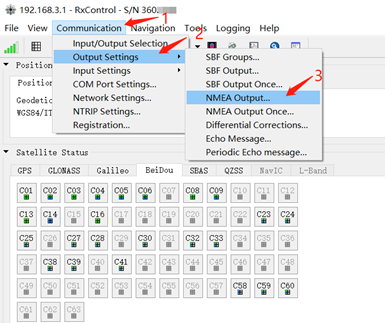

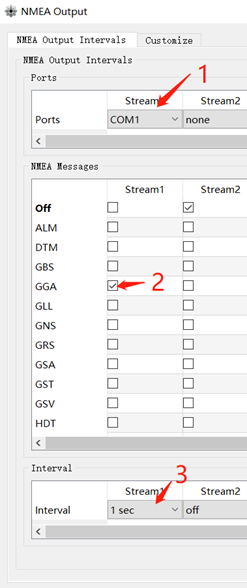

    2.2.1 GGA数据输出设置

   2.3  差分数据转发

          2.3.1  以Connection 1（当前连接设备）和Connection 2（CORS）为例：

          2.3.2  设置Connection1连接到设备，并配置该串口输出GGA数据。

          2.3.3  设置Connection2通过NTRIP方式连接差分源，并通过Show Data确认差分数据有效接收

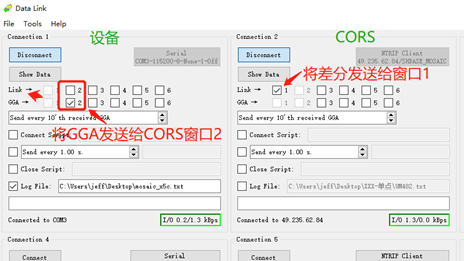

          2.3.4  将Connection 1的GGA数据Link到Connection 2，将Connection2的差分数据link 到Connection1，此时Connection 1连接的设备就成功收到了差分数据。

          注意：如当前设备输出数据类型较多可勾选GGA栏，选择只将GGA转发给CORS。

          Connection 2（CORS）窗口差分数据也可同时分发给其它几个窗口
