记录用于Debug的Support SBF数据

Septentrio SBF 文件为Septentrio Binary Format缩写,可以记录非常丰富的数据,涵盖收星状态、信号质量、差分数据、定位数据、载噪比、天线增益、板卡或接收机状态等信息。通过SBF文件,可以非常方便的判断和解决遇到的问题。



记录用于Debug的Support SBF文件的方式有如下几种:



方式一:网页界面设置记录到内存卡

在网页界面中,点击Logging菜单选项,进入设置界面

Enable Logging:on   //使能logging开启

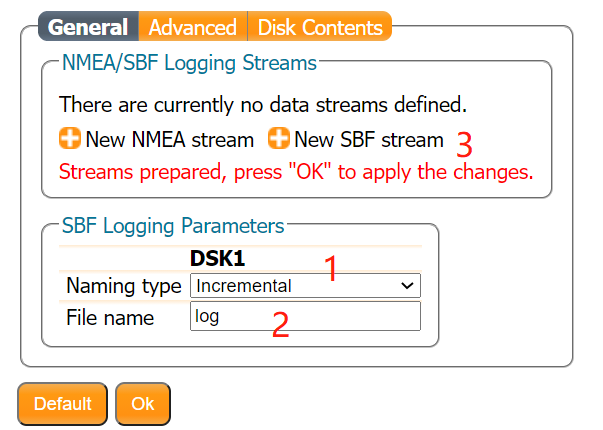

点击General菜单,设置

Naming type: Incremental  //每次上电记录新文件

File Name: log    //自定义文件名

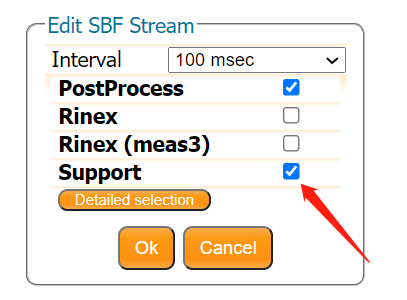

点击New SBF stream,编辑需要记录的SBF block数据块,只需要勾选Support数据组即可,会自动包含PostProcess数据组。

设置Interval为100msec,即10hz

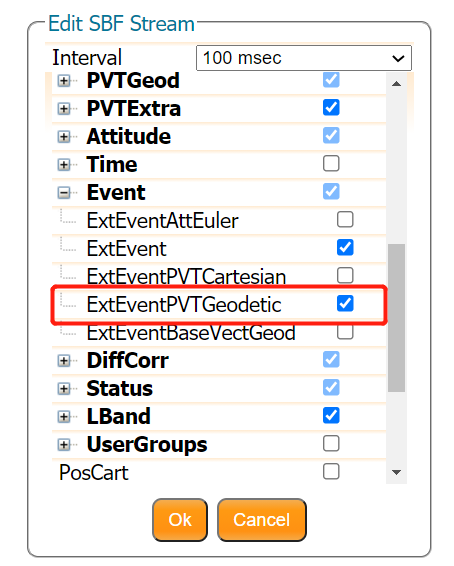

注意,只有当记录Event事件触发数据时,需要额外在Event数据组下面勾选ExtEventPVTGeodetic这个数据项。

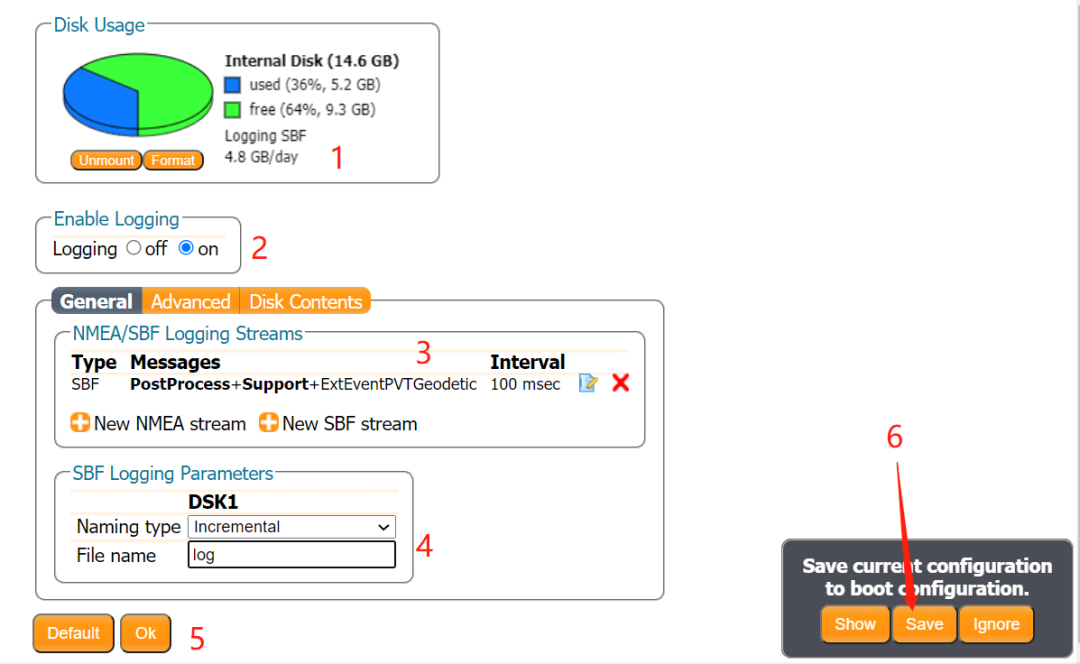

点击OK,返回到上层菜单,再次点击OK后,点击右下角弹出窗口的Save菜单,保存设置。







方式二:串口连接通过RxControl软件设置记录到内存卡

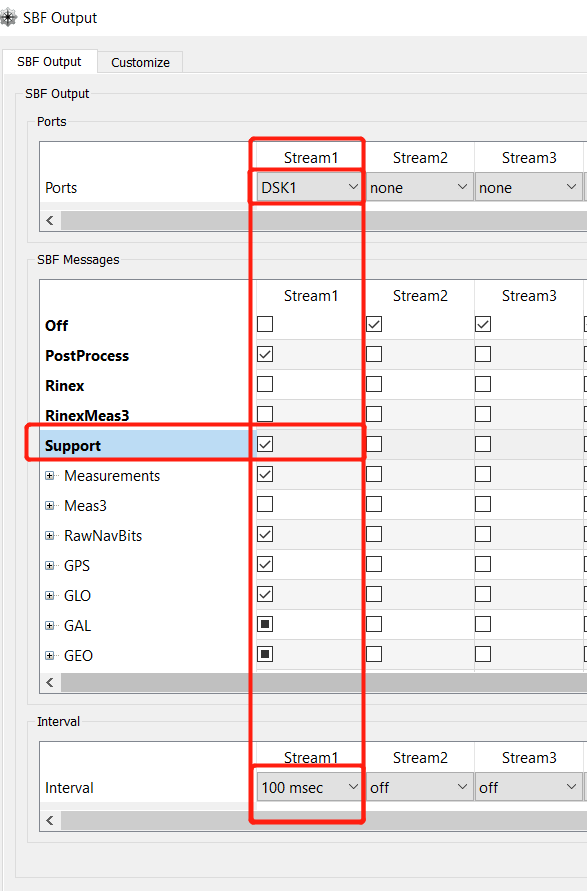

RxControl软件中,进入到Communication/Output Settings/SBF Output,设置Stream1

Port: DSK1

SBF Messages: Support

Interval: 100msec

(建议默认设置为10hz,如果静态观测时间长可以设置为1hz,如果动态建议10hz或更高)




保存设置

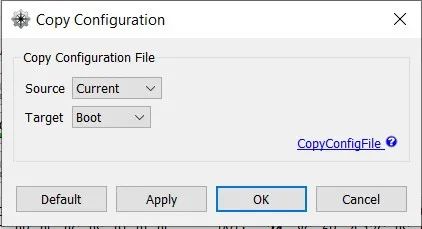

通过File/CopyConfiguration界面下保存CurrentBoot,才可以保存到开机启动文件。



方式三:串口连接通过命令设置记录到内存卡



通过如下命令可以设置记录Support SBF到内存卡:



setSBFOutput,stream1,DSK1,Support,msec100

//设置10hz记录Support SBF到内存卡;(将msec100改为Off,则停止记录)



setFileNaming,DSK1,Incremental,log

//设置文件名为log(自定义)、incremental为设置上电形成新文件



setDiskFullAction,DSK1,DeleteOldest

//设置内存卡空间不足时,删除最早文件



eccf,current,boot

//保存设置到开机启动



方式四:设置串口输出数据流并另存为文件

操作方法如方式三一致,只需要更改输出端口,从DSK1到COM1串口编号(以com1为例),其他设置一致。

串口输出的数据流,可以通过超级终端,或者我们的Datalink软件进行收集成文件。

此种方式受限串口输出带宽,10Hz Support SBF数据流约62KB/s,如只能通过该方式进行收集,建议减小输出频率。











SBF文件下载



在下载SBF文件之前,需要先停止SBF文件的记录,设置方法

网页界面:直接将Enable Logging选项设置到Off

RxControl界面:更改SBF stream记录的间隔为Off即可

通过串口指令:也只需将时间间隔改为Off

如果未停止SBF记录,下载的SBF文件后缀为*.sbf.A,下载完成后更改后缀为*.sbf即可



方式1:网页界面下载

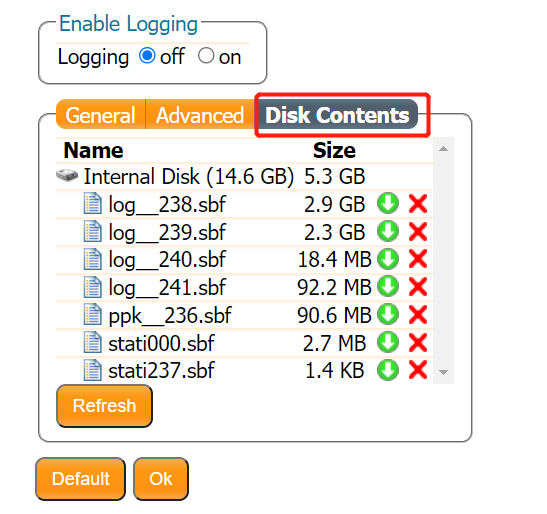

网页界面下,点击Logging/Disk Contents 选择需要下载的文件,点击向下箭头图标进行下载。

方式2:TF卡连接电脑直接拷贝

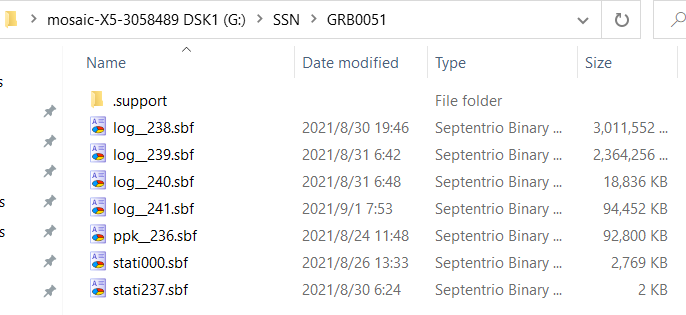

直接连接TF卡到电脑后,通过如下路径选择相应文件进行下载



方式3 RxDownload程序进行下载

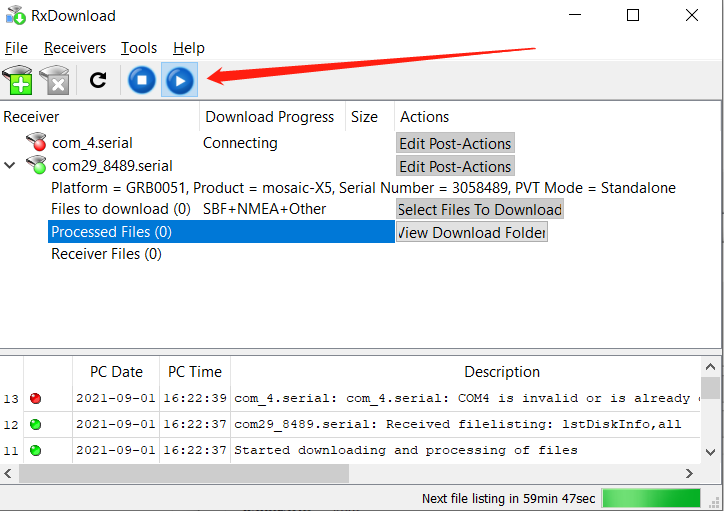

如果只有串口连接,需要使用RxDownload程序进行下载。

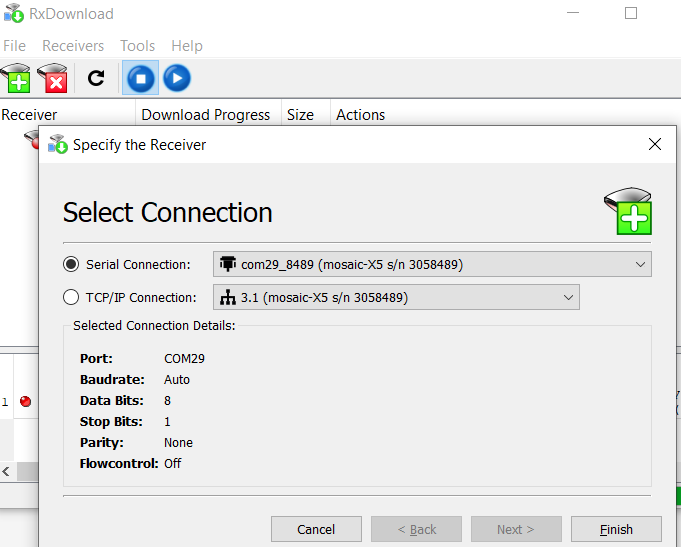

点击Receiver/Add Receiver,添加创建接收机串口连接

点击开始图标进行下载,因为受限串口带宽,串口连接下载速度非常缓慢,耗时很长。
