SK15H

高精度RTK定位定向板卡

基于mosaic x5单天线模组贴片的板卡型号有：SK15和m-x5c

基于mosaic-H双天线模组贴片的板卡型号有：SK15H和m-x5H

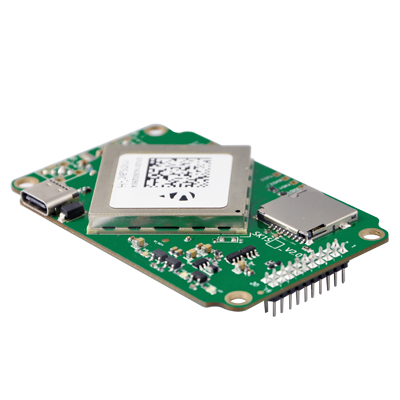

      SK15系列和m-x5系列板卡是贴片了mosaic_x5c（定位）、mosaic_H（定位定向）的多星座、多频段的高精度RTK板卡，448硬件通道同时跟踪所有可见支持的信号，拥有多种数据接口，可满足无人机、全自动机器人、精准控制、无人驾驶等多种高精度应用需求，通过Septentrio公司独有的AIM+抗干扰技术(AIM+抗干扰和监视系统可应对各种窄频和宽频干扰信号)Septentrio现在是抗干扰性能的行业标杆。

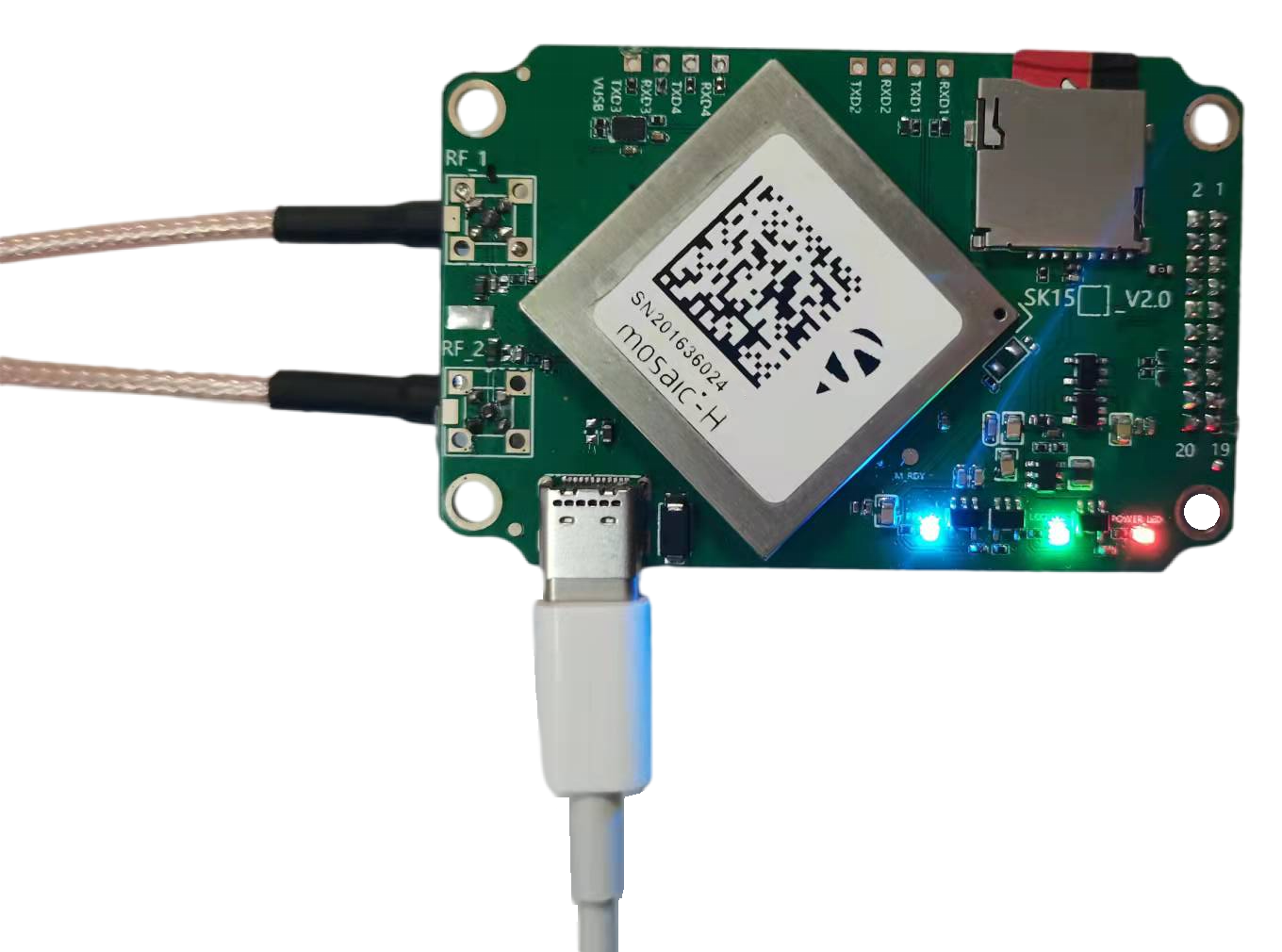

      SK15H凭借双天线输入可提供精确、可靠的定向功能以及厘米级的RTK定位功能。如此紧凑的封装也同同时具有极低的功耗。正因为是双天线输入使得模组在定位后即可输出有效的航向角&俯仰角或航向角&横滚等等信息，有助于INS解算初始化，是会被金属影响的地磁定向传感器的完美替代品。

主要特征

l 多系统、多频点卫星跟踪

l 极为优秀的 GNSS 观测值和 RTK 定位精度 (厘米级)

l 优秀的SwaP （尺寸、重量和功率）

l AIM+ 先进的抗干扰、防欺骗技术

l 业界领先的 100 Hz更新率，<10ms 超低延时

l 从初始化起即可使用的 GNSS 航向角 ，消除了对车辆动态的要求及地磁传感器的依赖

l 易于集成的 GNSS流动站接收机

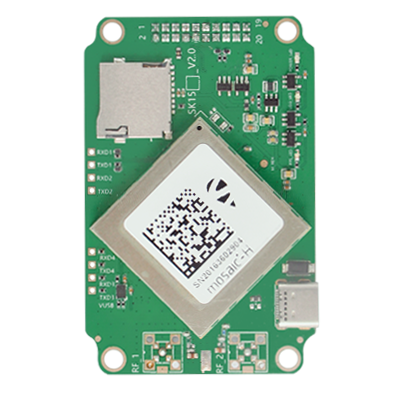

SK15系列板卡通讯

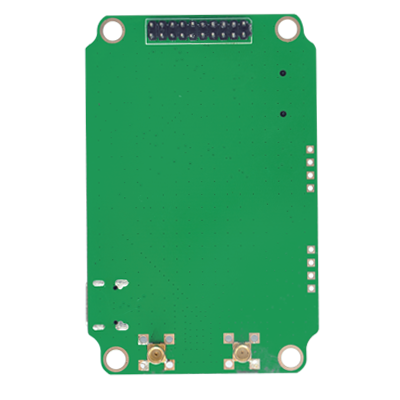

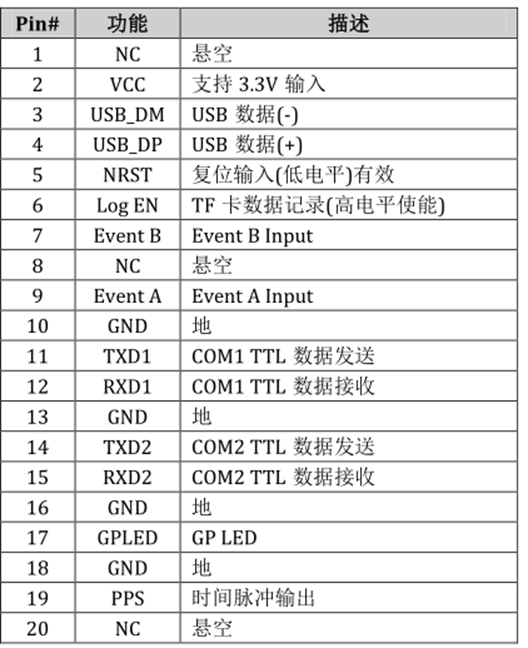

    常见的20pin针脚定义，与NovAtel OEM615、OEM617、OEM718D、等及国内UB4B0、UB482、UM482、UM4B0、K803、K823等板卡的20pin、24pin、28pin通用针脚定义相同，可实现轻松过渡无需更改现有硬件。

SK15含有如下接口：

l 2个TTL串口

l 1个Type-C USB接口

l 2个Event事件触发输入

l 1路PPS

l 1个TF卡槽（最大支持32G内存卡）

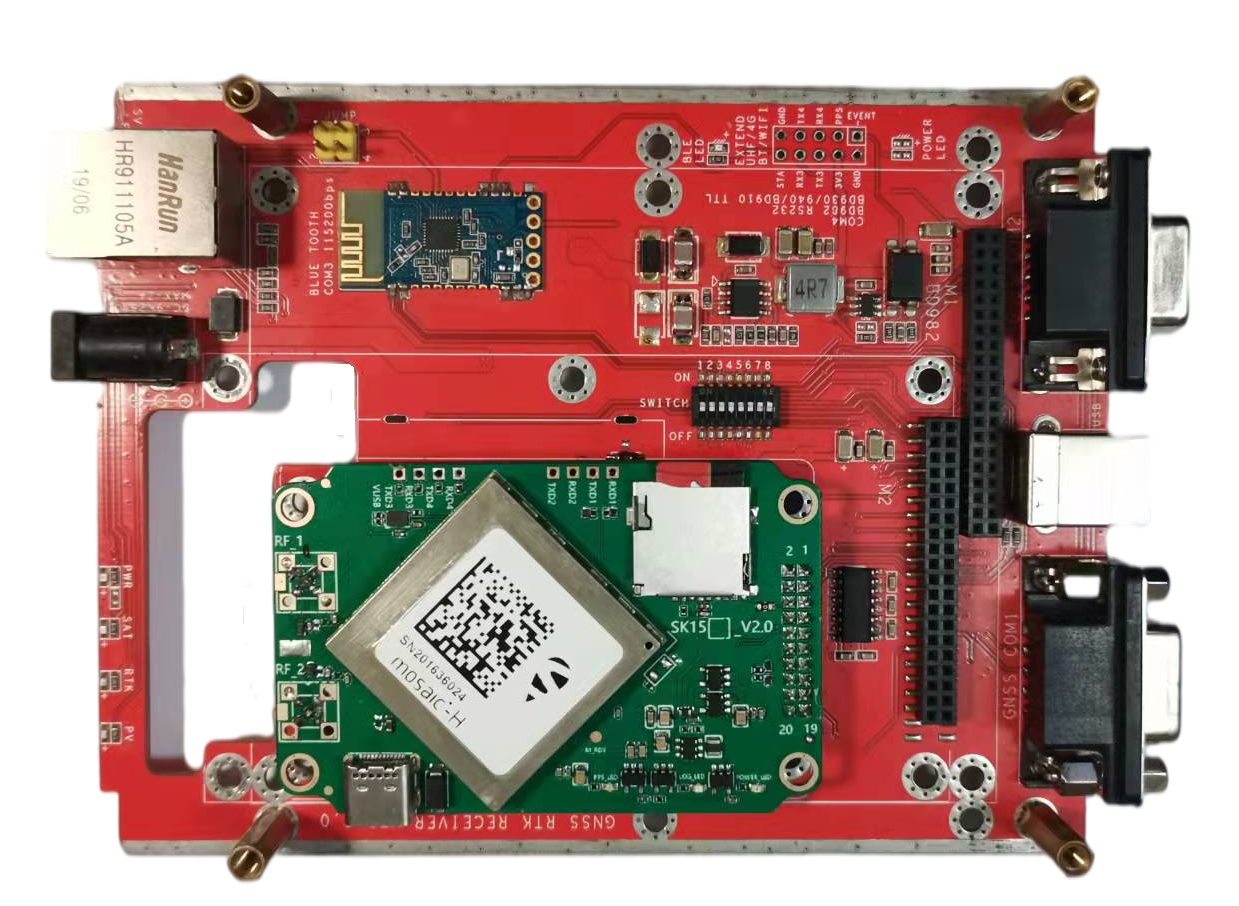

    USB接口可实现通讯+供电，无需开发板，USB连接状态自动虚拟两个串口，可实现上位机与Web界面同时访问配置板卡，让连接时更方便快捷。

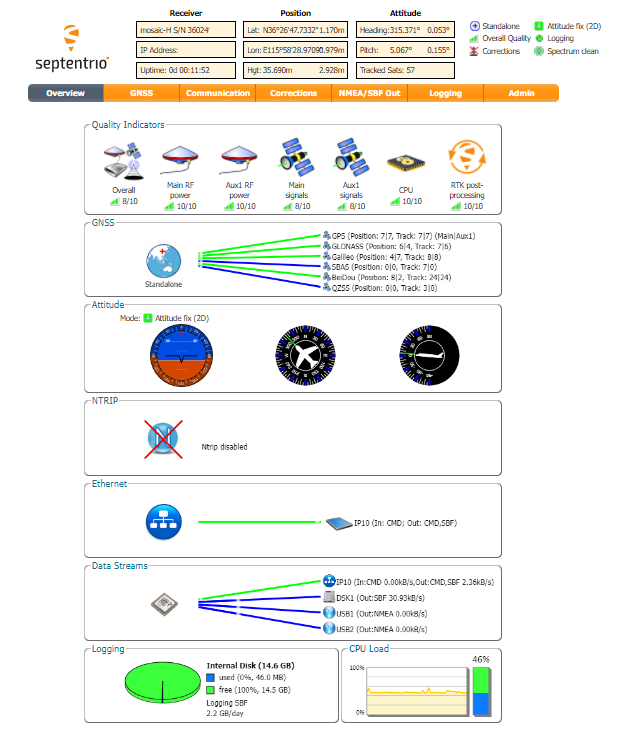

直观的Web用户界面

    直观的网络用户界面使操作和监测变得更简便，可让 您从任何设备或计算机控制接收机。网络界面首页还包含了接收机的各种状态指标，非常适合接收机运行状态的监测。
