m-x5H

m-x5H

高精度定位定向板卡

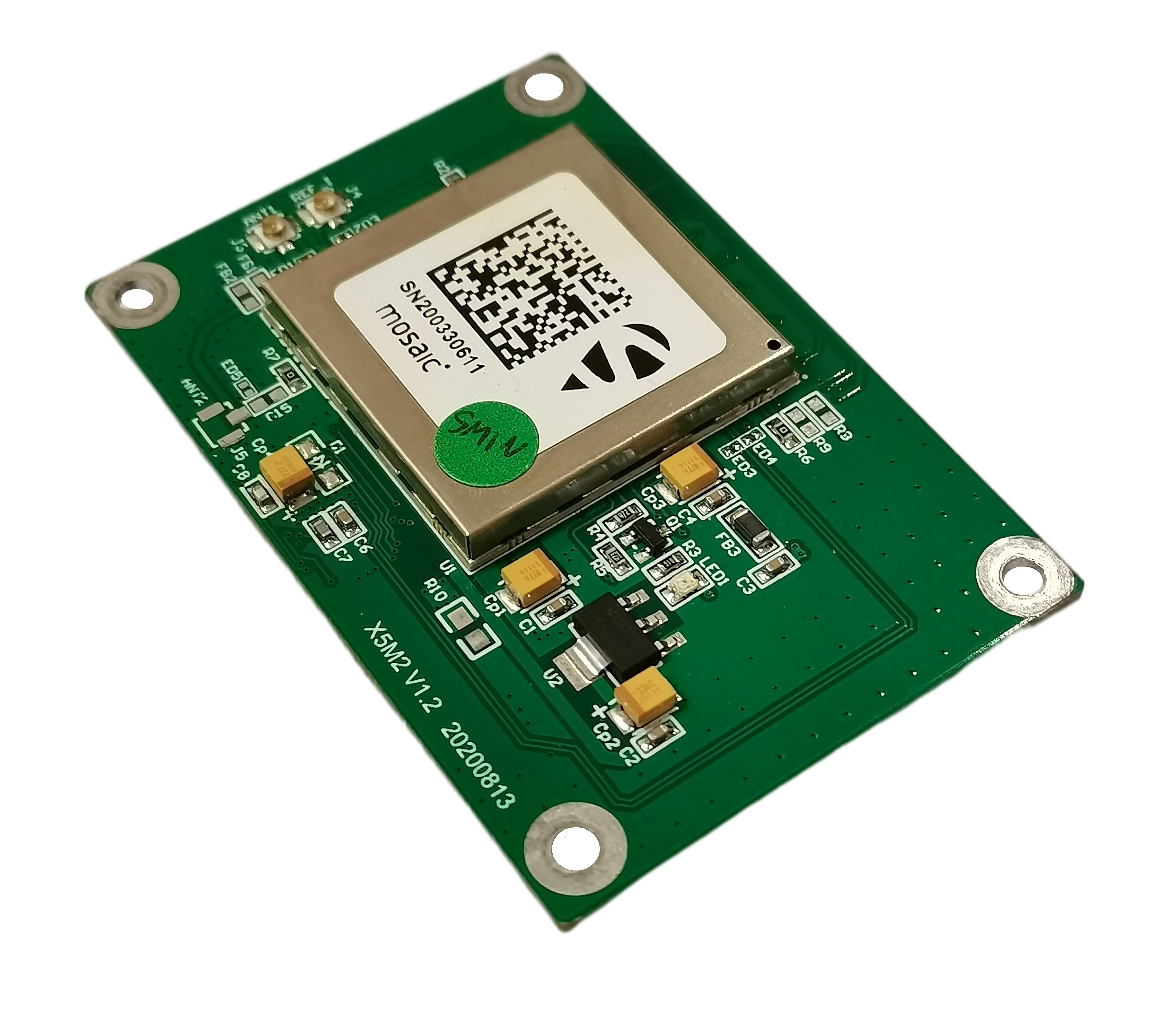

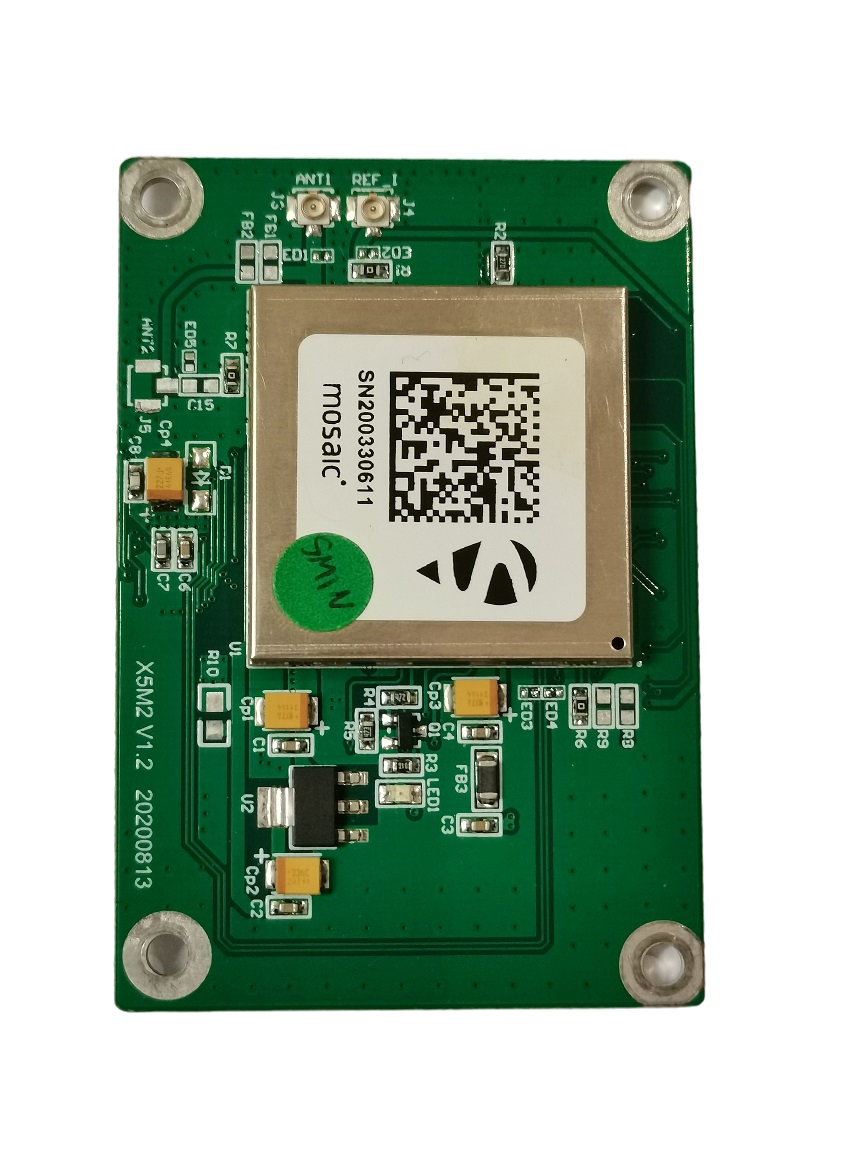

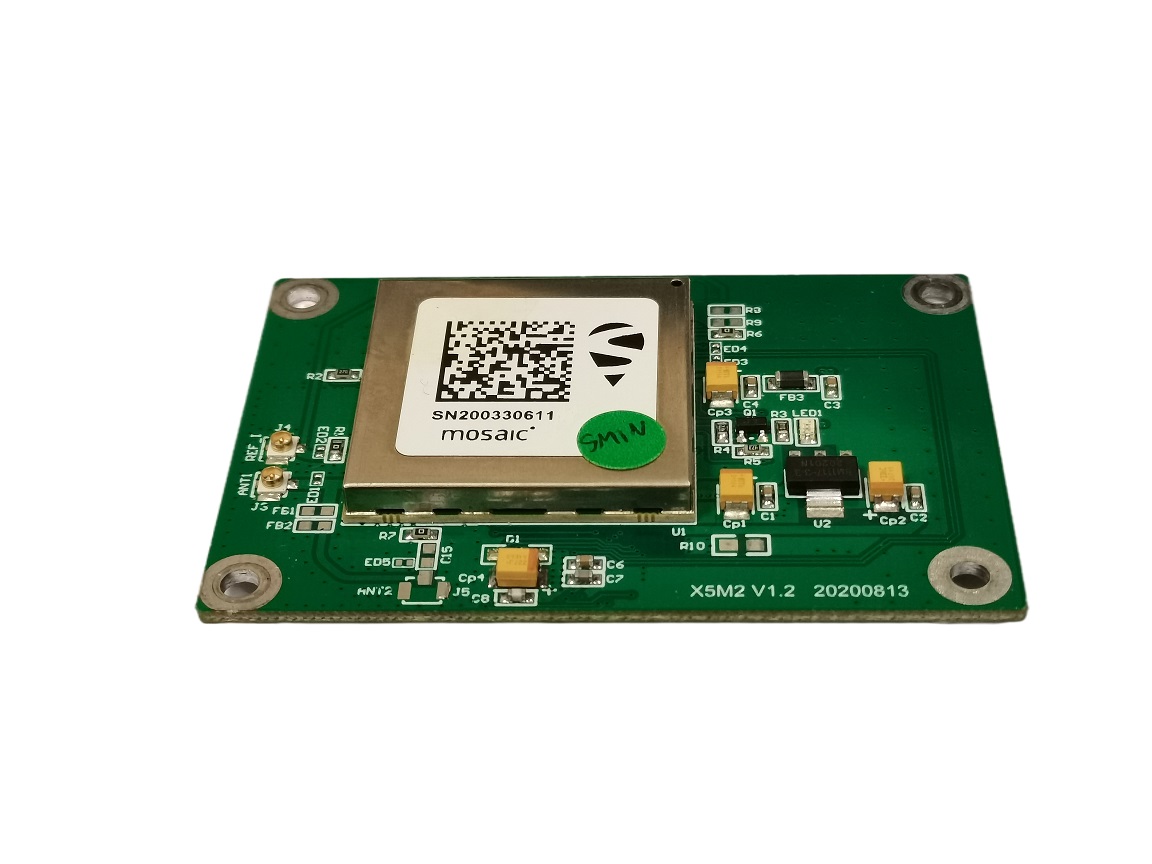

基于mosaic x5单天线模组贴片的板卡型号有:SK15和m-x5c

基于mosaic-H双天线模组贴片的板卡型号有:SK15H和m-x5H



      m-x5c系列和SK15系列板卡是贴片了mosaic_x5c(定位)、mosaic_H(定位定向)的多星座、多频段的高精度RTK板卡,448硬件通道同时跟踪所有可见支持的信号,拥有多种数据接口,可满足无人机、全自动机器人、精准控制、无人驾驶等多种高精度应用需求,通过Septentrio公司独有的AIM+抗干扰技术(AIM+抗干扰和监视系统可应对各种窄频和宽频干扰信号)Septentrio现在是抗干扰性能的行业标杆。

      m-x5H凭借双天线输入可提供精确、可靠的定向功能以及厘米级的RTK定位功能。如此紧凑的封装也同同时具有极低的功耗。正因为是双天线输入使得模组在定位后即可输出有效的 航向角&俯仰角或 航向角&横滚等等信息,有助于INS解算初始化,是会被金属影响的地磁定向传感器的完美替代品。



m-x5cH系列板卡通讯

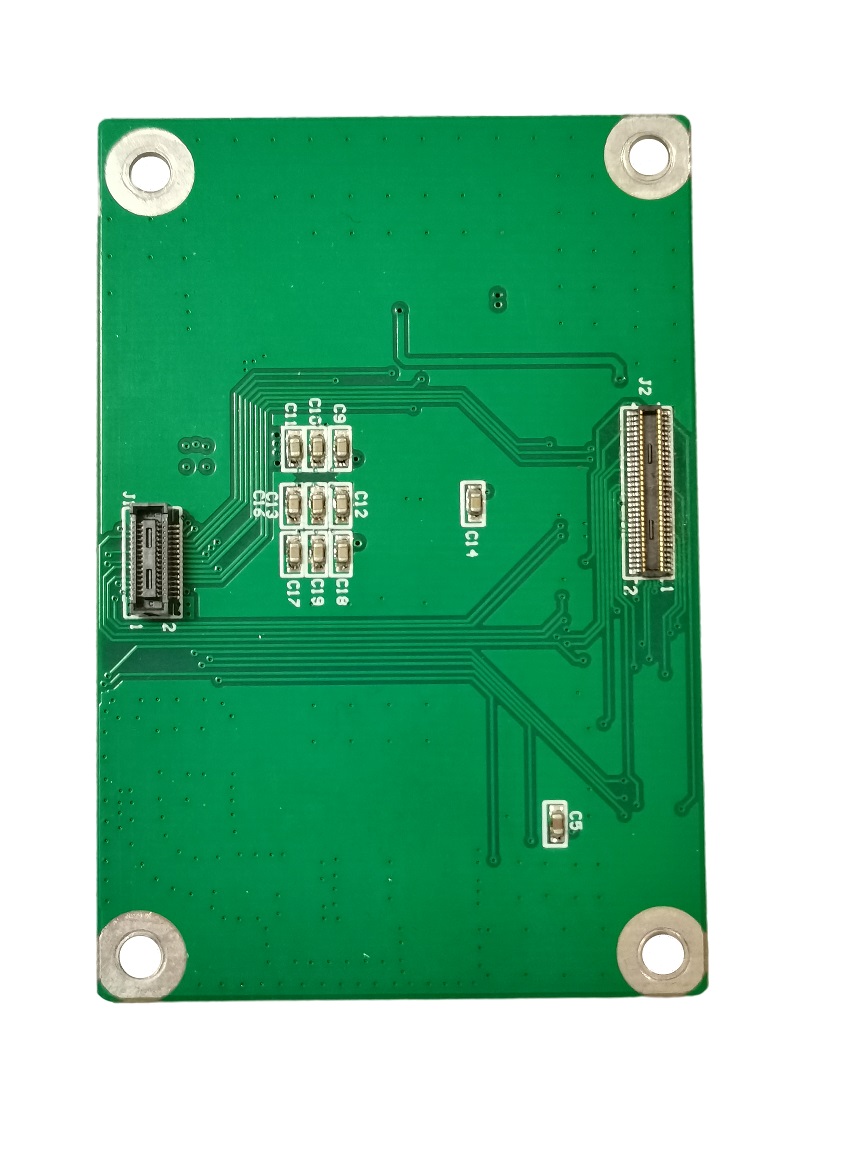

    与Septentrio品牌m2、m3系列板卡30pin、60pin针脚定义相同,可直接替换。

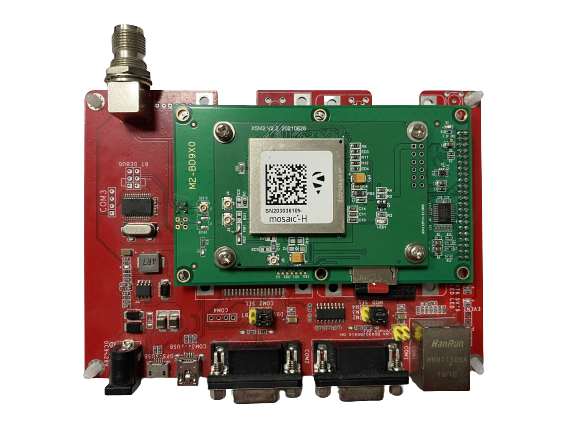

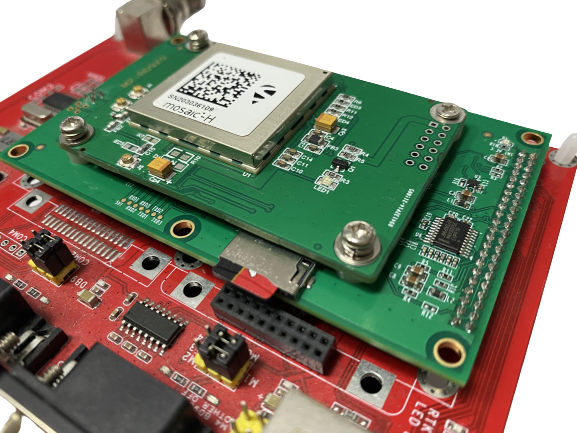

    可选配BD9x0转接板,不更改当前硬件情况下轻松与Trimble天宝品牌BD970、BD990型号板卡完美对接,可通过串口、网口、USB等方式与上位机软件及Web界面连接通讯并配置。



主要特征

l 多系统、多频点卫星跟踪

l 同类最佳的 GNSS 观测值和 RTK 定位精度 (厘米级)

l 最佳SwaP (尺寸、重量和功率)

AIM+ 先进的抗干扰、防欺骗技术

l 业界领先的 100 Hz更新率,<10ms 超低延时

l 从初始化起即可使用的 GNSS 航向角 ,消除了对车辆动态的要求及地磁传感器的依赖

l 易于集成的 GNSS流动站接收机



含有如下接口:

l 3个RS232串口

l 1个USB接口

l 2个Event事件触发输入

l 1路PPS

l 1路网口

l 1个TF卡槽(最大支持32G内存卡)

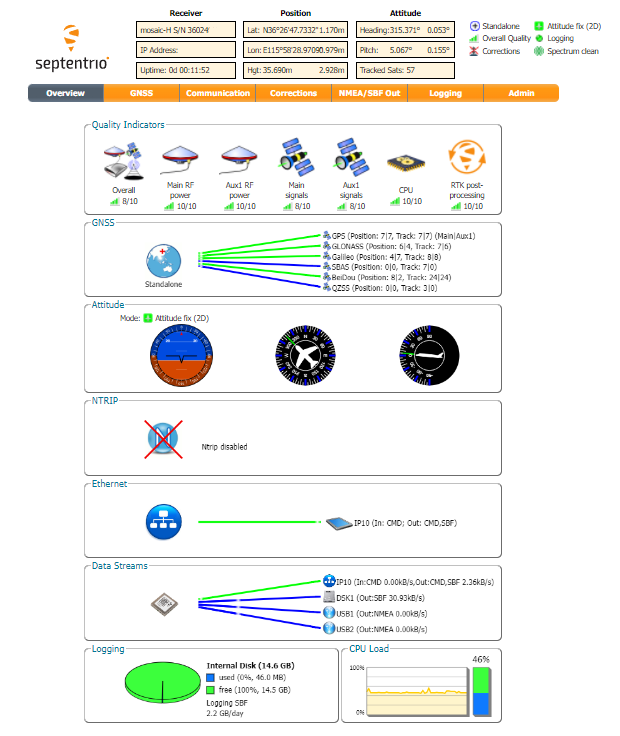

直观的Web用户界面

      直观的网络用户界面使操作和监测变得更简便,可让 您从任何设备或计算机控制接收机。网络界面首页还包含了接收机的各种状态指标,非常适合接收机运行状态的监测。
